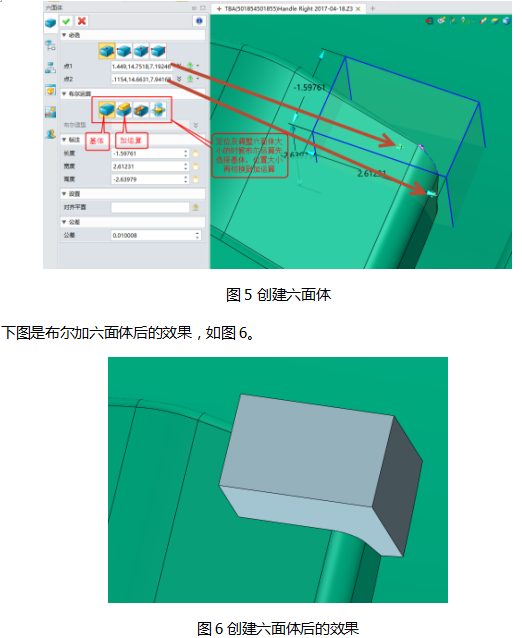

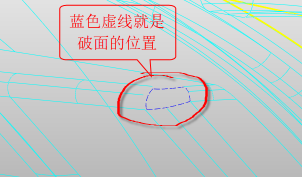

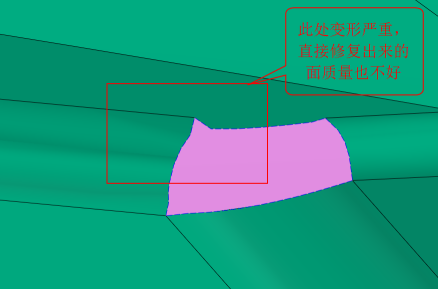

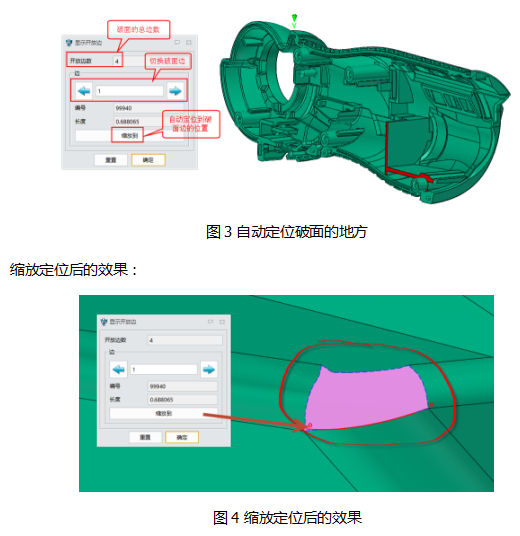

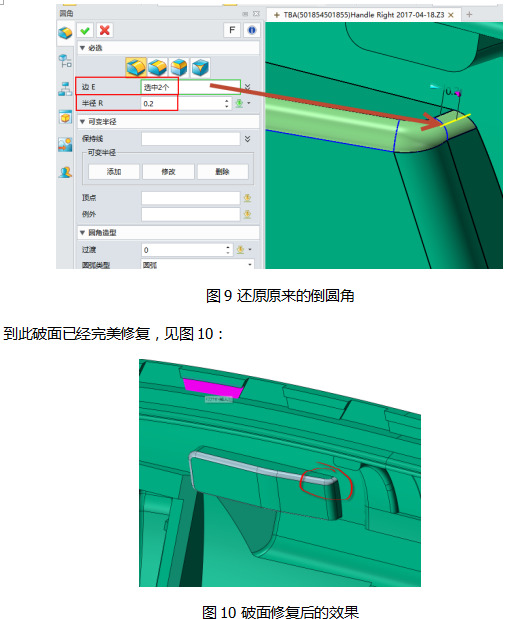

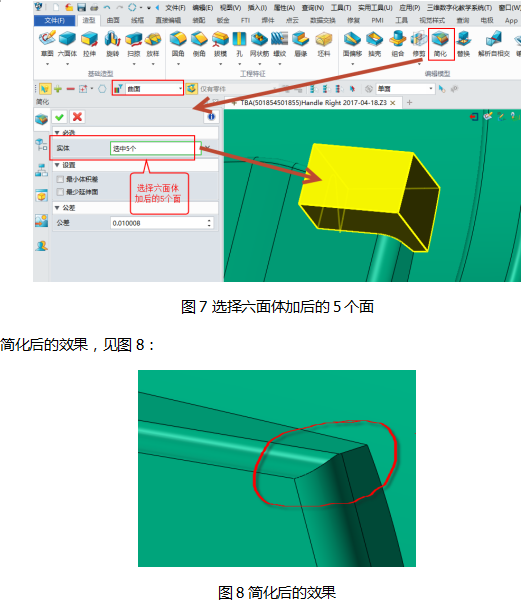

  图1 变形严重的破面 那么如何对上图所示的破面进行快速修复，且使其达到良好的质量？下面我们来学习使用中望3D的混合建模功能，对破面进行修复的技巧。 中望3D支持直接导入CATIA、NX、PROE、SOLIDWORKS、SOLIDEDGE、INVENTOR、IGS、STP、X_T等格式。导入产品图后我们要先找到出现破面的地方，中望3D提供了2种方法去帮助工程师定位破面的地方。 找破面方法： 1. 通过切换到线框模式（CTRL+F可以快速实现线框和着色显示的切换），具体见图2，蓝色虚线就是有破面的地方。  图2 破面的位置 2. 通过修复模块里的显示开放边功能，自动定位到破面的地方，具体操作如图3、图4。  找到破面的位置后就可以开始进行修复的工作了： 1. 在破面变形的位置创建一个六面体，大小覆盖变形的面就可以，如图5。  2. 接下来使用【造型】模块的【简化】功能，如图7。  3. 根据原来圆角大小，用倒圆角来还原原来的倒圆角，如图9所示：  中望3D支持在面体与实体之间做布尔运算操作，这样可以免除很多需要做面才能修复的麻烦，而且操作更快捷，修复效果更好。 马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html 中望CAD2017平台软件免费下载：http://xiazai.zol.com.cn/detail/20/197996.shtml 移动CAD: http://www.zwcad.com/product/yidong.html CAD培训 http://www.zwcad.com/peixun/  破面修复是一个产品工程师无法回避的问题，而从前期报价到模具设计及CAM编程加工都涉及到补破面的工作。在一些OEM公司，客户来图格式多样化，难免出现破化的产品图，一些变形严重的面更是让人头疼（如图1）。 图1 变形严重的破面 那么如何对上图所示的破面进行快速修复，且使其达到良好的质量？下面我们来学习使用中望3D的混合建模功能，对破面进行修复的技巧。 中望3D支持直接导入CATIA、NX、PROE、SOLIDWORKS、SOLIDEDGE、INVENTOR、IGS、STP、X_T等格式。导入产品图后我们要先找到出现破面的地方，中望3D提供了2种方法去帮助工程师定位破面的地方。 找破面方法： 1. 通过切换到线框模式（CTRL+F可以快速实现线框和着色显示的切换），具体见图2，蓝色虚线就是有破面的地方。 图2 破面的位置 2. 通过修复模块里的显示开放边功能，自动定位到破面的地方，具体操作如图3、图4。 找到破面的位置后就可以开始进行修复的工作了： 1. 在破面变形的位置创建一个六面体，大小覆盖变形的面就可以，如图5。 2. 接下来使用【造型】模块的【简化】功能，如图7。 3. 根据原来圆角大小，用倒圆角来还原原来的倒圆角，如图9所示： 中望3D支持在面体与实体之间做布尔运算操作，这样可以免除很多需要做面才能修复的麻烦，而且操作更快捷，修复效果更好。 马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html 中望CAD2017平台软件免费下载：http://xiazai.zol.com.cn/detail/20/197996.shtml 移动CAD: http://www.zwcad.com/product/yidong.html CAD培训 http://www.zwcad.com/peixun/ |
