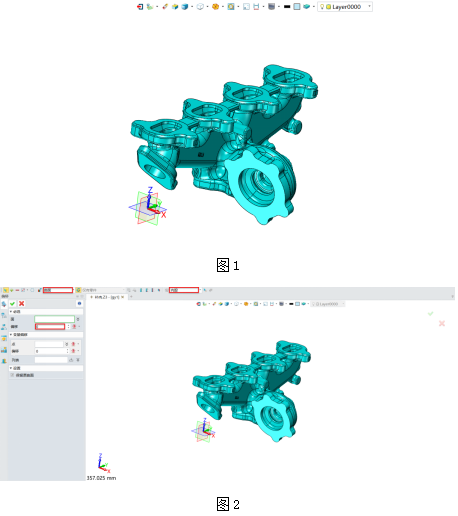

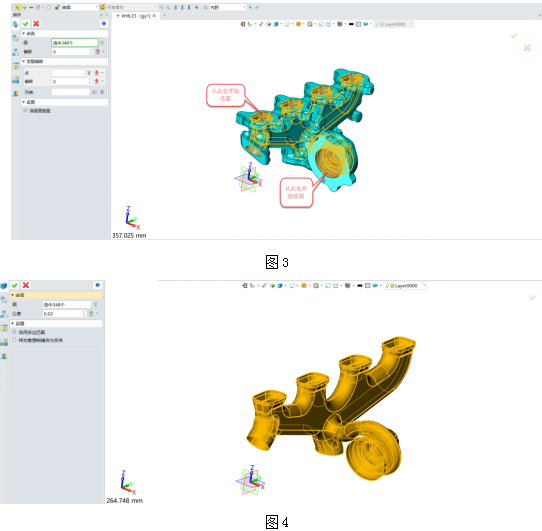

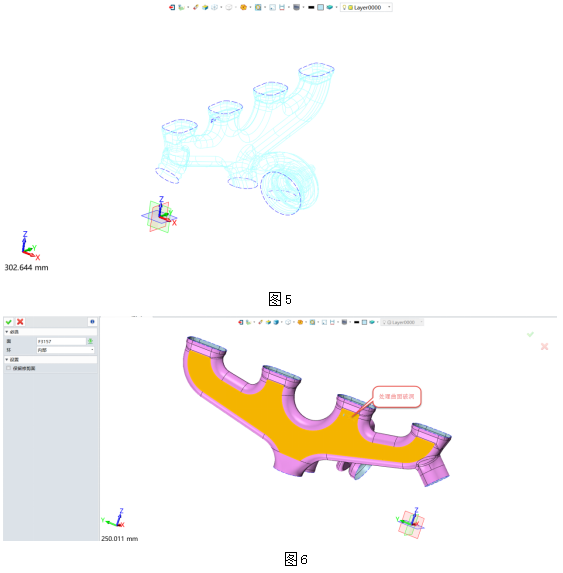

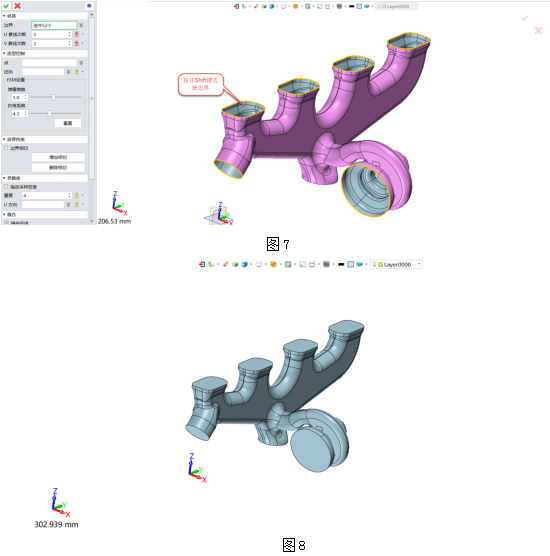

 1.首先，选择“曲面-编辑面-偏移命令”，调整过滤器选项，属性过滤器调整为曲面，智能参考点调整为内腔，偏移距离为0，选择内腔曲面，如图2。  2.在曲面选择时，按标识处开始选面，通过3到4次选择，即可将内腔348个曲面全部选中，如图3。 3.接着隐藏铸件实体，显示刚才生成的内腔曲面，选择“曲面-编辑面-缝合命令”，框选中所有曲面，如图4。  4.然后按“Ctrl+F”键，切换显示模式，蓝色虚线部分为开放曲面，必须将其修复才能生成实体，如图5。 5.接着选择“曲面-编辑边-删除环命令”，选择有破洞的曲面，环参数为内部，点击确定后删除曲面破洞，如图6。  6.下一步选择“曲面-基础面-FEM面命令”，按住Shift键选择边界，如图7。 7.最后依次封闭所有开口后，内腔体实体即可生成，如图8。  这样，后续我们就可以利用内腔体实体进行型芯及型芯座设计，通过此方法可以有效提高设计制图效率，大家快来试试吧！ 马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html 中望CAD2017平台软件免费下载： http://xiazai.zol.com.cn/detail/20/197996.shtml 移动CAD: http://www.zwcad.com/product/yidong.html CAD培训 http://www.zwcad.com/peixun/  |
