曲轴是发动机中最重要的部件，曲轴的结构形状比较复杂，设计师进行设计时离不开实体建模所需要的一些建模技能。本次课程中，我们在中望3D中学习设计曲轴，以深入学习到草图绘制、约束、拉伸、旋转等基本建模功能的操作。

第一步，新建一个名称为曲轴的文件。

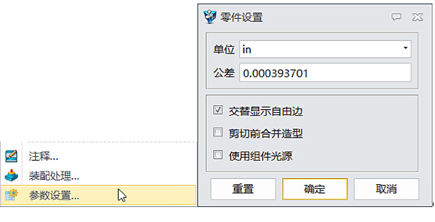

第二步，在编辑下拉菜单下进入参数设置，把单位改成英制in，如图1所示。

图1设置属性

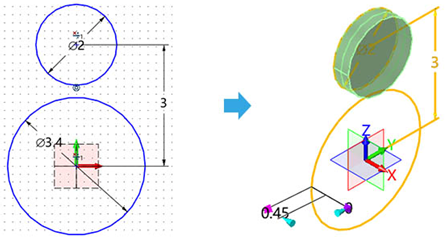

第三步，在YZ工作平面上绘制草图，绘制完毕退出后，再对草图进行拉伸，通过区域拾取草图的小圆，类型为1边，厚度为0.45in，如图2所示。

图2 绘制草图、拉伸-1

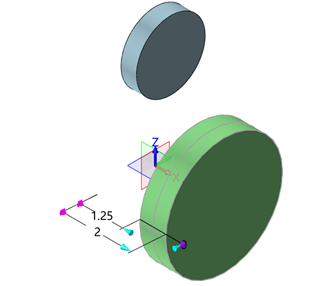

第四步，对上步草图进行2次拉伸，通过区域拾取草图的大圆，类型为2边，厚度从1.25in到2in，如图3所示。

图3 拉伸、拾取

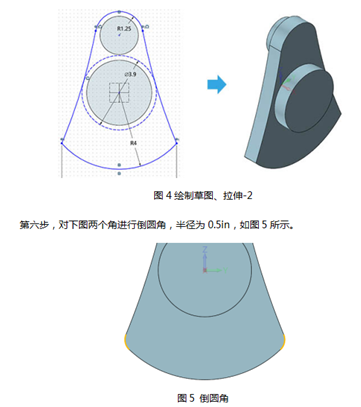

第五步，在YZ工作平面上绘制下图草图，绘制完毕后退出，将其进行拉伸，类型为2边，把两个圆柱体造型连接起来，布尔运算为加运算，如图4所示。

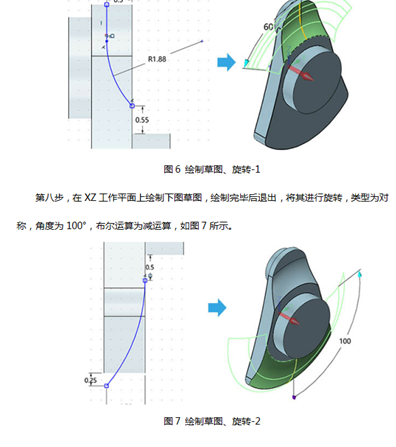

第七步，在XZ工作平面上绘制下图草图，绘制完毕后退出，将其进行旋转，类型为对称，角度为60°，布尔运算为减运算，如图6所示。

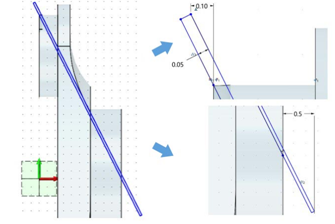

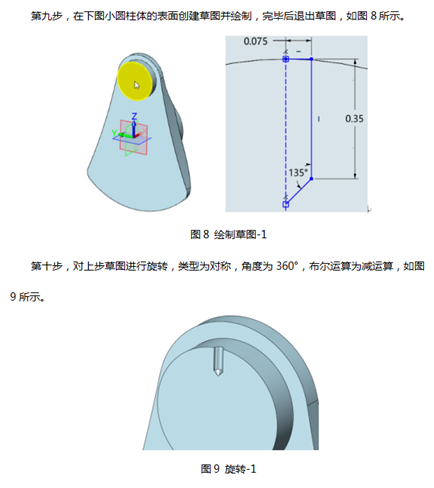

第十一步，在XZ工作平面上绘制下图草图，上半部分的尺寸和下半部分的尺寸如图10所示。

图10 绘制草图-1

第十二步，对上步草图进行旋转，类型为对称，角度为360°，布尔运算为减运算，形成油槽，如图11所示。

图11 旋转-2

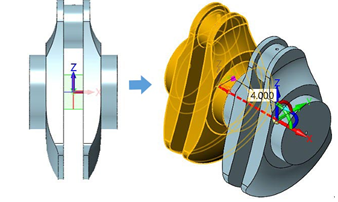

第十三步，对造型进行镜像，布尔运算为加运算，然后进行复制，沿下图方向移动4in，如图12所示。

图12 镜像和复制

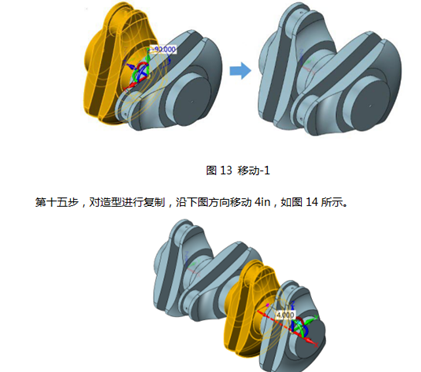

第十四步，对上图移动手柄位置到大圆柱体中心，然后旋转造型-90°，完成复制造型，如图13所示。

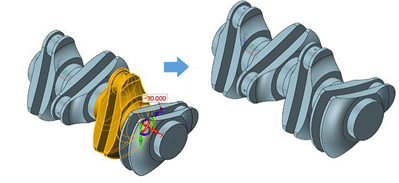

第十六步，对上图移动手柄位置到大圆柱体中心，然后旋转造型-90°，完成复制造型;组合，布尔运算为加运算，如图15所示。

图15 移动-2

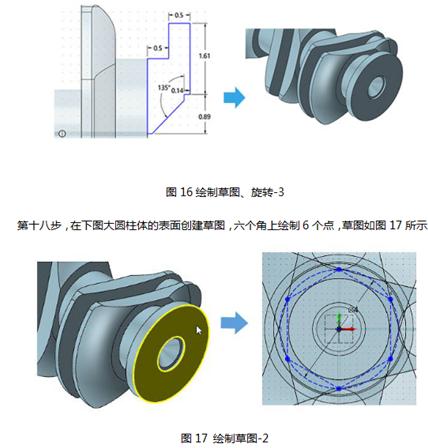

第十七步，在XZ工作平面上绘制下图草图，绘制完毕后退出，将其进行旋转，类型为1边，角度为360°，布尔运算为加运算，如图16所示。

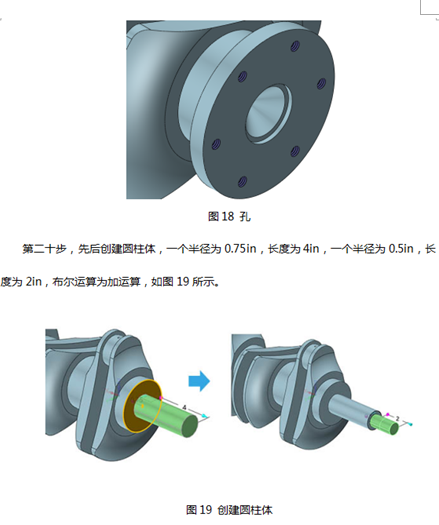

第十九步，在上图草图点的位置创建孔特征，类型为螺纹孔，深度为1in，孔模板为3/8-16UNC-2B，起始倒角为0.03in，如图18所示。

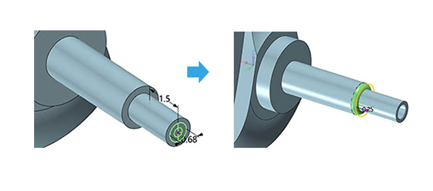

第二十一步，在下图位置创建一个孔，半径为0.68in，深度为1.5in，起始倒角0.03in，再进行倒圆角，半径为0.25in，如图20所示。

图20 孔和倒圆角

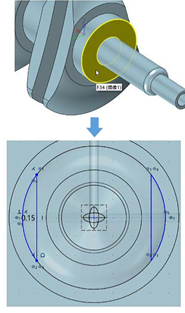

第二十二步，在下图圆柱体的表面创建草图并绘制，如图21所示。

图21绘制草图-3

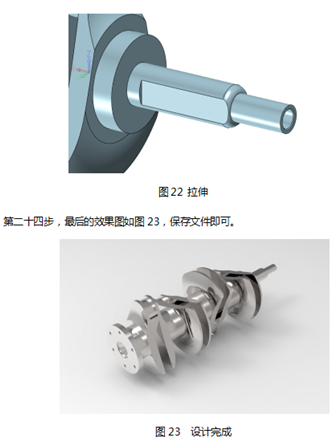

第二十三步，对上步草图进行拉伸，类型为2边，厚度从0.5in到4in，布尔运算为减运算，如图22所示。

到此，使用中望3 D进行曲轴设计的课程就完成了。在本课程的操作中，我们多次使用了绘制草图、旋转、拉伸等基本建模功能，大家后续可通过更多操作练习进一步掌握这些功能技巧，提高工作效率哦。
