关键词：中望3D 参数化 Excel编辑

参数化建模对于企业标准件、通用件、互换件来说是统一设计规范、提高设计效率的有效手段。中望3D即将发布的2018版，在原有方程式管理器的基础上新增了用Excel编辑设计参数与公式的功能。本次课程我们来学习“用Excel编辑”功能及其使用方法。

1.在方程式管理器中，中望3D2018新增有“用Excel编辑”按钮，能直接启动系统中已安装的Excel程序，如图1所示。

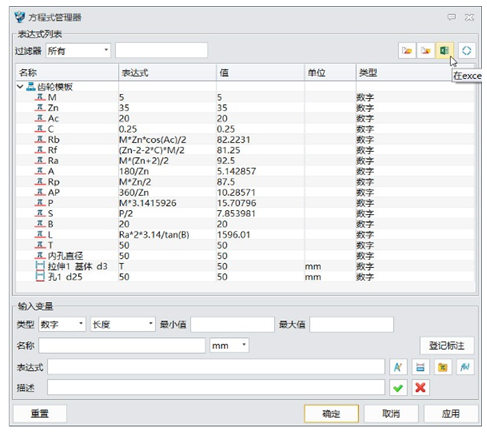

图1方程式管理器新增“用Excel编辑”按钮

2.软件可将当前方程式管理器的内容自动传送到Excel中，如图2所示。

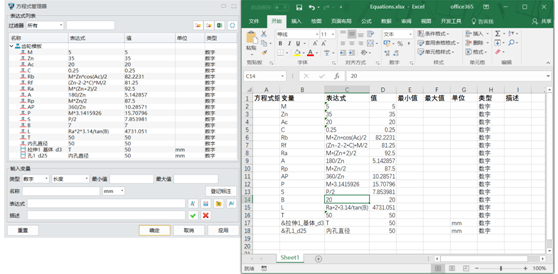

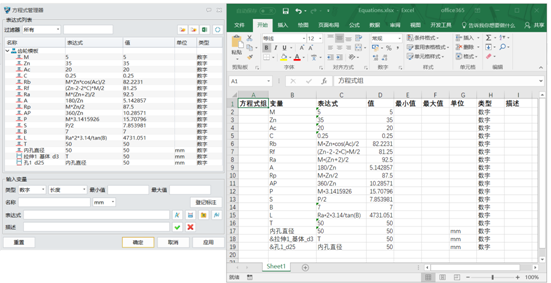

图2方程式管理器与用Excel编辑

3.用户可以在Excel中对已有变量的表达式、单位、描述等内容进行修改，也可以直接删除已有变量，如图3所示(修改变量B的表达式，由7改为20，同时删除内孔直径变量)。

图3 修改变量B的表达式并删去内控直径变量

4.同时，用户还可以新增新的变量，定义其表达式、单位、描述及其所属方程式等信息，如图4所示(增加键槽宽度和键槽高度两变量)。

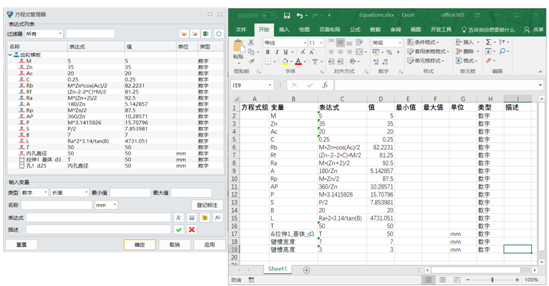

图4 增加键槽宽度、键槽高度两变量

5.最后，只需保存Excel表即可将修改的数值回传到ZW3D中，如图5所示。

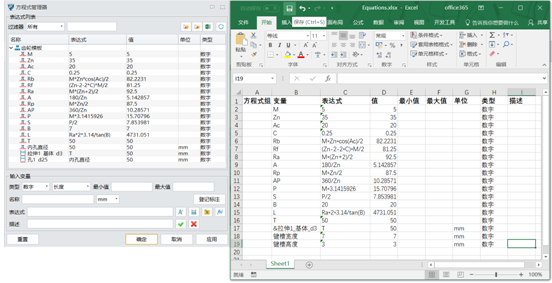

图5 保存Excel修改的内容

6.关闭Excel，在方程式管理器中点击应用后确定，修改的内容就可以被激活使用，如图6所示。

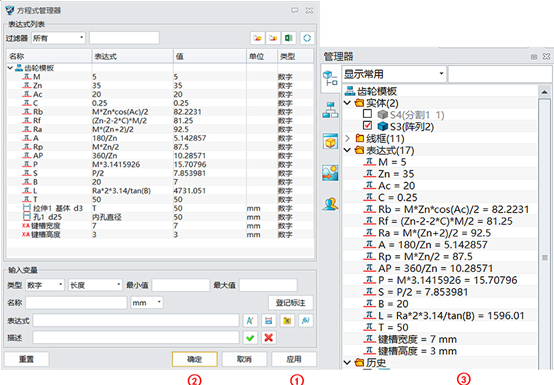

图6 应用并激活变量

需注意的是，在删除已有且在建模过程中使用的变量时，软件会弹出“确认删除”的对话框，提示用户对相关联的命令进行操作，如图7所示。

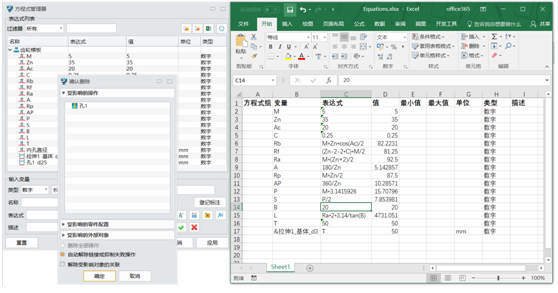

图7 确认删除变量

除此之外，“用Excel编辑”功能需要在Microsoft Office Excel 2003、2007、2013和2016版本上进行相应操作，对于没有安装该程序的系统，此功能将无法使用。目前，WPS及其他办公套件暂未支持。

以上就是中望3D2018新增的“用Excel编辑”功能。它不仅拓展了参数化编辑的应用场景与边界，还提供了更快捷的不同数模文件间相同或类似参数的相互转换与编辑能力。相信这一新功能，能帮助大家在工作中极大提高参数化的工作效率。

马上下载中望3D，体验智能设计。
