　　伴随着经济全球化和现代制造业的发展，产品设计的数据兼容日益成为影响制造业链条上下游企业合作的痛点。上游企业习惯使用Catia或UG进行设计，而下游配套企业使用的设计软件更加多样，模型数据种类多且复杂。因此，越来越多的企业希望能有一款软件可以够兼容整个制造生产流程中所涉及的数据格式。中望软件即将发布的高端三维CAD/CAM一体化软件——中望3D2018版就可满足当前制造企业的这一应用需求。据了解，该版本可以完美兼容CATIA、UG、Pro/E等主流设计软件的最新数据格式以及常见的stl、step等中间格式。

　　下面以Catia的数据格式为例，介绍中望3D2018的数据兼容性，提前体验该版本的出色性能。

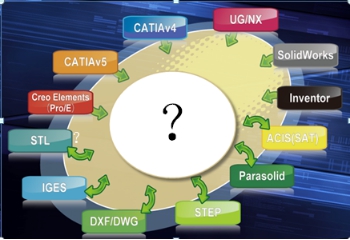

　　图/中望3D兼容常见三维数据格式

　　1.打开Catia的数据格式。用中望3D打开其他数据格式的方法有直接拖入、直接打开和输入三种。对于上下游配套厂商发来的图档，建议使用“输入”，如图1所示。

　　图1

　　注意：如果使用直接拖入或直接打开，软件会直接进入打开界面，跳过对应的文件输入选项，如图2所示，导致“点，隐藏体，片体，PMI”等数据信息显示不完整。

　　图2

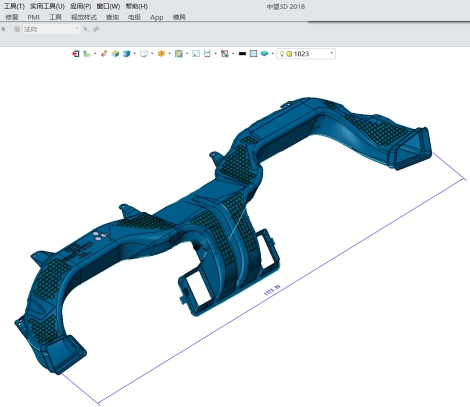

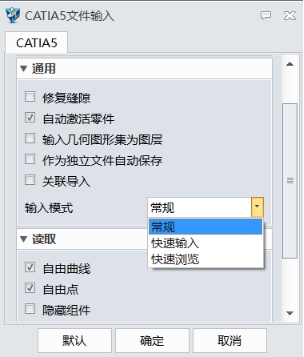

　　2.选择输入的模式，有快速输入，快速浏览，常规三种。快速输入和快速浏览使用于快速查看模型，但模型不能测量和编辑修改，而常规输入可以读取模型原有的坐标，属性，PMI，图层等相关信息，也可以测量尺寸，检查剖面，以及编辑修改等后续设计工作。打开的Catia的数据，如图3所示。

　　图3

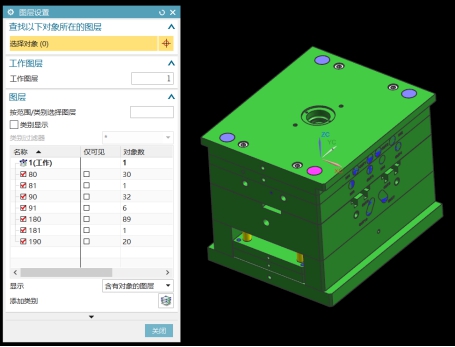

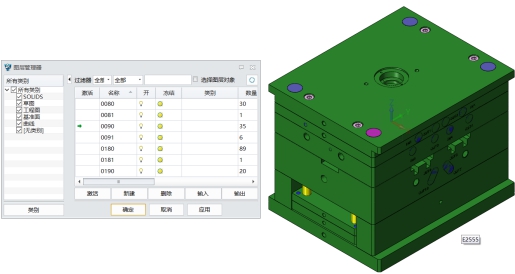

　　3.将用UG打开的模具图(如图4所示)与用中望3D打开的相同模具图进行对比，如图5所示，模型的信息和图层的信息完全一致。

　　图4

　　图5

　　针对装配的模型数据，中望3D充分利用多核的计算能力，并行导入装配的各个组件文件，从而加快导入效率，如图6所示。

　　图6

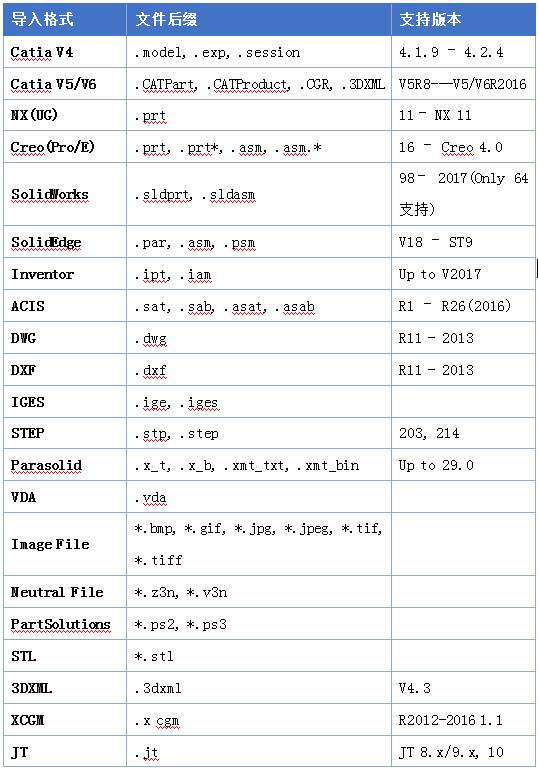

　　4.用表格来了解中望3D兼容的数据格式种类和版本，如图7所示。

　　图7

　　通过以上的介绍，我们初步了解了中望3D2018可以全面兼容最新的数据格式，这将极大方便制造业上下游配套企业之间的数据交互。
