在上篇教程中，我们使用中望3D完成了阀的主体部分零件设计操作，在本篇课程将继续完成剩余部分设计，并对零件进行进一步装配和渲染，以完成整个设计课程。下面，我们开始阀设计的下半节课程学习。

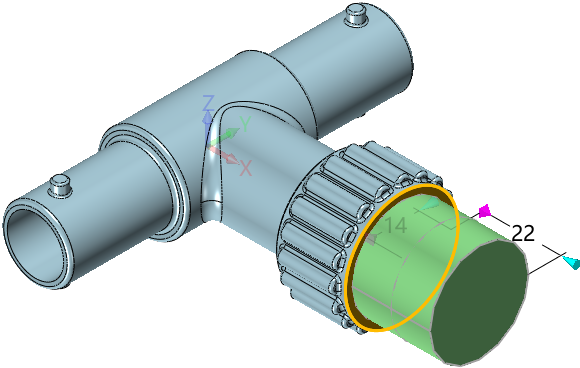

　　第一步，在下图圆柱体端面上创建一个圆柱体，半径为14mm，长度为22mm，和原造型进行布尔加运算，如图1所示。

　　图1 创建圆柱体-1

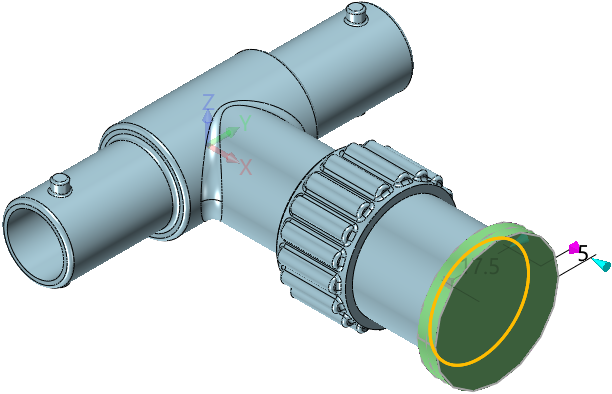

　　第二步，在下图圆柱体端面上创建一个圆柱体，半径为17.5mm，长度为5mm，和原造型进行布尔加运算，如图2所示。

　　图2 创建圆柱体-2

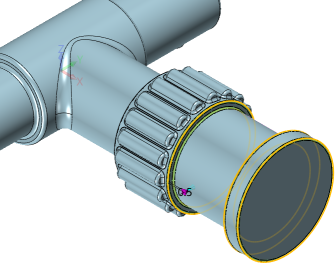

　　第三步，对下图5个边进行0.5mm的倒圆角，如图3所示。

　　图3 倒圆角-1

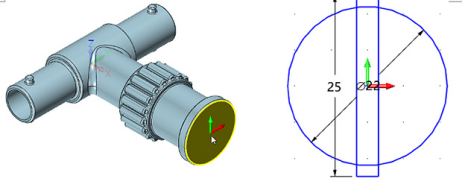

　　第四步，在下图端面上创建草图，绘制草图进行全约束后退出草图，参数如图4所示。

　　图4 绘制草图-1

　　第五步，对上步草图进行拉伸，长度为42mm，和原造型进行布尔减运算，如图5所示。

　　图5 拉伸

　　第六步，在XZ工作平面上创建草图，绘制下图草图，全约束后退出草图，详细参数如图6所示。

　　图6 绘制草图-2

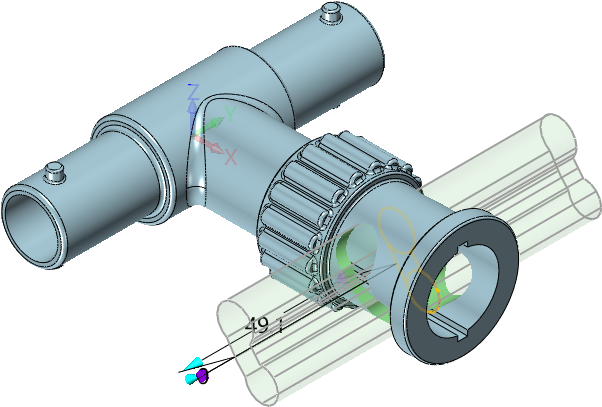

　　第七步，对上步草图进行拉伸，拾取三个封闭区域轮廓，类型为对称，穿过所有，布尔运算为减运算，如图7所示。

　　图7 拉伸对称

　　第八步，对上步拉伸所产生孔内部的8个边进行3mm的倒圆角，完成Valve Fitting零件的设计，退出零件，如图8所示。

　　图8 倒圆角-2

　　第九步，新建一个名称为Valve的装配，插入零件Valve_Fitting，位置在零位，固定组件，如图9所示。

　　图9 插入零件

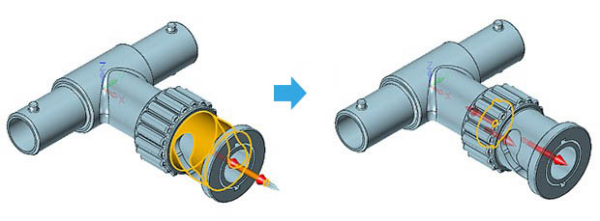

　　第十步，插入零件Insert，将Insert和Valve_Fitting进行同心约束，再进行重合约束，如图10所示。

　　图10 约束-1

　　第十一步，插入零件Needle，将Needle和Valve_Fitting进行同心约束，再进行重合约束，如图11所示。

　　图11 约束-2

　　第十二步，对Insert添加铬材质，钢材质，铜材质，然后保存文件，如图12所示。

　　图12 添加材质-1

　　第十三步，启动KeyShot，选择等角标准视图，如图13所示。

　　图13 启动KeyShot

　　第十四步，移动模型位置，沿Y轴旋转-80°，如图14所示。

　　图14 移动模型

　　第十五步，找到下图材质，并给零件Valve_Fitting和Needle添加该材质，如图15所示。

　　图15 添加材质-2

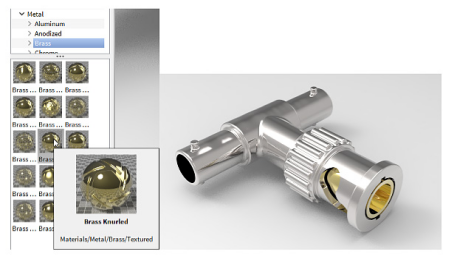

　　第十六步，找到下图材质，给零件Insert添加该材质，如图16所示。

　　图16 添加材质-3

　　第十七步，使用下图背景，得到效果，保存渲染文件及文件包，如图17所示。

　　图17渲染文件

　　现在，通过中望3D进行阀自下而上设计和渲染课程就全部完成了。希望通过本课程的学习，大家可掌握中望3D中多种回转体的建模方式、基本装配以及装配渲染等操作技巧，大家后续可以设计出更多类型的阀，在中望3D软件中发掘出更多设计技巧。
